鋼套鋼蒸汽保溫管采用了鋼管的保溫結構。鋼套鋼蒸汽保溫管依據滑動方式不同可分為兩類，一種是內滑動式的保溫管結構是，這種結構是由工作無縫鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層組成的。

       蒸汽保溫管的管路上一般不采用套筒補償器, 此補償器需不斷更換填料, 維護量太大，也不太適合采用軸向型波紋補償器。大多數情況下采用的是方型補償器, 此類補償器有以下優點:補償量大、推力小, 無維護。

       鋼套鋼蒸汽保溫管的防腐效果非常的重要，直接決定了蒸汽管的使用壽命，鋼套鋼蒸汽保溫管的防腐必須須徹底除銹, 使管道露出金屬光澤方可刷漆。刷漆表面應干燥，防止因管道表面溫度造成新刷漆脫落。

       同心式繞組 同心式繞組是由幾個形狀相似但大小不同的線圈，按同一中心位置嵌裝成回字形狀的線圈組。同心繞組可根據不同的布線方式而構成雙平面或三平面繞組。一般單相電動機及部分小功率或大跨距線圈的三相異步電動機的定子繞組采用這種型式。

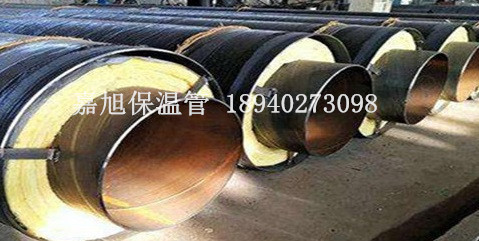

鋼套鋼蒸汽保溫管保溫結構

鋼套鋼保溫管保溫結構依據滑動方式不同分為：內滑動式與外滑動式

1.內滑動式：保溫結構由工作鋼管、硅酸鋁、減阻層、微孔硅酸鈣、隔熱層、不銹鋼緊固鋼帶、鋁箔反射層、聚氨酯保溫層、外套鋼管、外防腐層組成。

2.外滑動式：保溫結構由工作鋼管、玻璃棉保溫隔熱層、鋁箔反射層、不銹鋼緊固帶、滑動導向支架、空氣保溫層、外護鋼管、外防腐層組成。

鋼套鋼蒸汽保溫管結構機理

1.防腐層：保護外鋼管避免腐蝕物腐蝕鋼管，延長鋼管使用壽命。

2.外護鋼管: 保護保溫層免受地下水侵蝕，支撐工作管并能承受一定的外部荷載，保證工作管正常工作。

3.聚氨酯泡沫層: 保證介質溫度，保證外護管表面保持常溫。

4.阻隔、反射層: 保證有機泡沫材料不進入無機硬質耐高溫層；反射耐高溫層部分熱量。

5.無機硬質保溫層：耐高溫，保證與有機保溫層之間的界面溫度，保證泡沫不被炭化。

6.減阻層: 保證工作鋼管熱脹冷縮自由運動。

7.工作鋼管：保證輸送介質正常流動。
